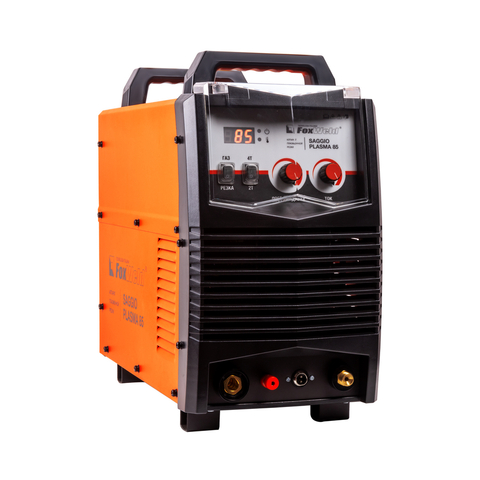

Аппарат плазменной резки Foxweld Saggio Plasma 85 может резать металл толщиной до 30 мм, а чистый рез составляет минимум 25 мм. Силу токи резки можно выставить в границах 20 – 80 Ампер. Чем больше сила тока резки, тем толще можно резать сплав металла. Значение напряжения резки вирируется от 88 до 112 Вольт.
Модель имеет трёхфазное питание напряжением 400 Вольт.
Отклонение сетевого напряжения, для корректной работы источника питания, от 400 Вольт в трёхфазной сети может быть ±15%.
У модели Foxweld Saggio Plasma 85 встроенный четырёхжильный сетевой кабель без вилки, длиной 3 метра, сечением каждой жилы 4 мм. Три жилы подключаются к трём линиям сети, четвёртая жила — это заземление.
При работе с максимальным током резки в 80 Ампер, нагрузка на трёхфазную сеть будет 20 Ампер – это 12,4 кВА, активная мощность 9,3 кВт, ПВ составит 60%. Если работать непрерывно (ПВ 100%), то при этом максимально возможный ток резки будет значением 62 Ампера, нагрузка на сеть составит 16 Ампер, полная мощность равна 11 кВА (активная 8,3 кВт).
Продолжительность работы при максимальном токе реза в 80 Ампер составляет 60% от рабочего цикла (ПВ 60%).
В конструкции аппарата плазменной резки есть осциллятор и присутствует дежурная дуга. Бесконтактный высокочастотный HF поджиг.
Ток дежурной дуги равен 24 Амперам. Время горения составляет 1 секунду.
Удобная индикация: на экране чётко отражается ток резки, который выставляется оператором при помощи ручки вращения, второй ручкой вращением выставляется время пост продувки сжатым воздухом.
Так же есть две клавиши, с крайними позициями. Одна клавиша включает тестовую продувку воздухом или процесс реза, вторая клавиша отвечает за режим работы плазмотрона 4Т или 2Т.
Два светодиода сигнализируют о подключении аппарата к сети или о срабатывания термозащиты.
Панель управления закрывается прозрачной защитной крышкой.
На курке плазмотрона А 101 есть предохранительная пластина, защищающая от случайного нажатия.
Конечная продувка воздухом в течении 18 секунд элементов плазмотрона, продлевает срок службы расходных компонентов, что снижает себестоимость резки.
К плазмотрону подходят расходные компоненты итальянской компании Trafimet.
Надёжный стальной корпус снабжён удобной ручкой, для переноса аппарата Saggio Plasma 85.
Мощный байонет размером 35-50 позволяет передать полный ток резки и служит намного дольше, по сравнению с меньшим по размеру сварочным байонетом. Помимо байонета на передней панели есть разъёмы подключения проводов дежурной дуги, управления и силового кабеля плазмотрона.
На задней панели расположен штуцер для подключения шланга диаметром 9 мм. с жатым воздухом от компрессора.

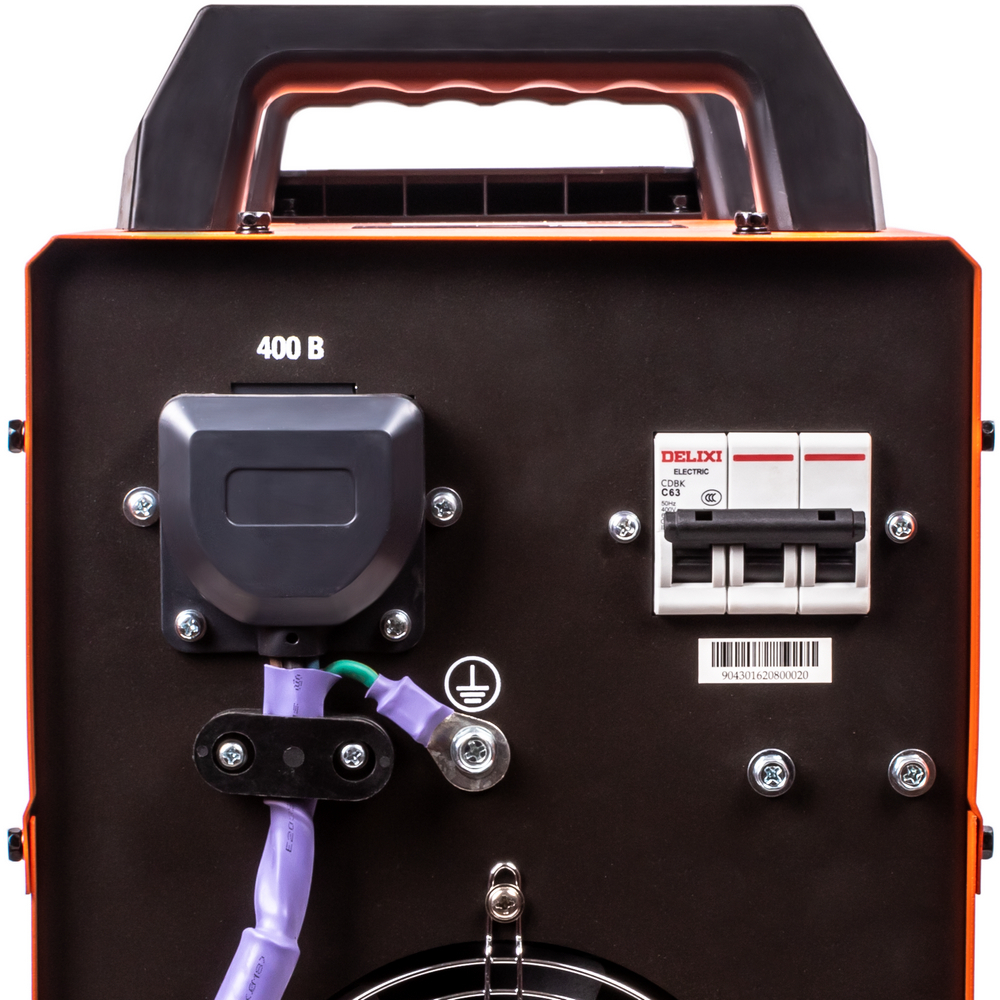

Включение аппарата осуществляется через силовой трёхполюсный аппарат, силой тока до 63 Ампер, расположенного на задней стенке. ...
