Двойные хромированные сопла Precitec D28 H15 M11 (Серия P0591-002-CR)

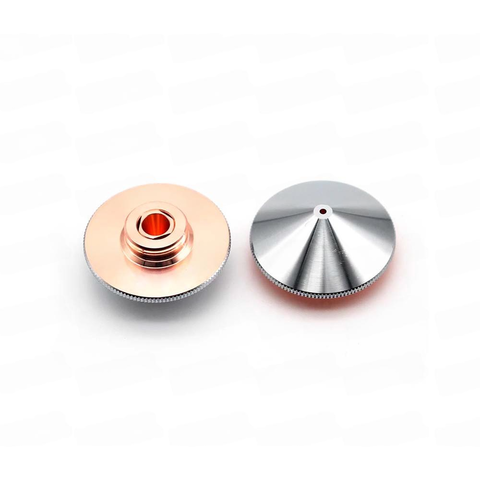

Name: Сопло конусное двойное M11 3,5 мм
SKU: P0591-002-00035-CR
Price: 270.0 RUR
Availability: InStock

В современной индустрии металлообработки качество кромки и скорость раскроя углеродистой стали напрямую зависят от одного, казалось бы, незначительного элемента — режущего сопла. Серия P0591-002-xxxx-CR от компании Precitec (и ее премиальные аналоги) представляет собой золотой стандарт расходных материалов для волоконных лазерных комплексов.

Это двойные (двухслойные) сопла с посадочной резьбой M11, высотой 15 мм и внешним диаметром 28 мм, оснащенные защитным хромированным покрытием (CR). Они спроектированы специально для работы в агрессивных средах экзотермической реакции при использовании кислорода (O2).

На этой странице мы подробно разберем физику работы этих сопел, предоставим матрицу подбора диаметров под любую толщину металла и поделимся профессиональными секретами продления их ресурса.

Расшифровка маркировки: Что скрывается за артикулом P0591-002-CR?

Чтобы правильно заказать расходные материалы и избежать простоя оборудования, операторам и снабженцам необходимо понимать внутреннюю номенклатуру Precitec. Возьмем для примера популярный артикул P0591-002-00015-CR:

P0591 — базовый идентификатор семейства корпусов сопел Precitec для высокоскоростных головок (D28).
002 — код внутренней геометрии. Означает двойное (конусное) исполнение с двумя независимыми каналами подачи газа.
00015 — диаметр калибровочного отверстия (диафрагмы) в десятых долях миллиметра. В данном случае — 1,5 мм.
CR (Chrome) — тип покрытия. Гальваническое нанесение хрома на медную основу.

Геометрический стандарт:

D28 (28 мм): Уменьшенный внешний диаметр по сравнению с классическим D32. Снижает аэродинамическое сопротивление и вес головки, что критично для станков с линейными приводами и высокими ускорениями (до 3G-4G).
H15 (15 мм): Оптимальная высота конуса, обеспечивающая баланс между жесткостью корпуса и близостью к зоне плавления.
M11 (11 мм): Метрическая резьба, стандарт для современных компактных оптических голов.

Технология хромирования (CR): Почему это критически важно?

Базовый материал любого качественного сопла — это прецизионный медный сплав (обычно легированный бериллием или хромом для электропроводности). Однако голая медь при лазерной резке быстро окисляется и покрывается кратерами от брызг.

Индекс «CR» решает три фундаментальные проблемы:

Эффект «Лотоса» для металлических брызг: При перфорации (прожиге) листа толстой стали капли расплава летят вверх. Хромированная поверхность имеет экстремально низкую адгезию. Брызги просто скатываются с конуса, не привариваясь к нему. Это спасает емкостной датчик высоты от ложных срабатываний и предотвращает разбалансировку головки.
Термоотражение (Зеркальный эффект): Хром работает как тепловой щит, отражая инфракрасное излучение от зоны реза обратно в металл, а не в корпус сопла. Это предотвращает термическую деформацию калибровочного отверстия.
Защита от окисления: Кислородная среда при высоких температурах разрушает обычную медь за считанные часы. Хром инертен к окислению, что увеличивает ресурс сопла в 3–5 раз по сравнению с нехромированными аналогами.

Физика двойного сопла: Зачем нужны два контура?

Многие начинающие операторы совершают фатальную ошибку, пытаясь резать нержавейку азотом через двойное сопло, или используя одинарное сопло для толстой черной стали.

Серия P0591-002 создана исключительно для кислорода (O2) и углеродистой стали.

Внутренний канал подает чистый кислород точно в фокус луча, запуская экзотермическую реакцию (горение железа).
Внешний канал (рубашка) создает защитный кольцевой поток (часто того же кислорода или инертного газа под другим давлением), который формирует ламинарный поток, отсекает турбулентность и не дает пламени «раздуваться» в стороны.

Благодаря двойной камере кромка стали получается идеально гладкой, без характерной «елочки» (полосчатости) и трудноудалимого грата (окалины) снизу.

Матрица подбора диаметров: Каталог и режимы резки

Выбор диаметра отверстия — это поиск компромисса между давлением газа, скоростью реза и качеством кромки. Слишком узкое сопло приведет к перегреву и оплавлению кончика; слишком широкое — к падению давления в зоне реза и появлению шлака.

Ниже приведена подробная таблица применения артикулов серии P0591-002-CR (и их аналогов).

Артикул Precitec	Диаметр (Ø)	Толщина стали (мм)	Давление O2 (бар)	Позиция фокуса	Описание и особенности применения
P0591-002-00008-CR	0,8 мм	0.5 – 2.0	3.0 – 5.0	0 / -1.0	Микроперфорация, тонкая оцинковка, высочайшая точность контуров. Требует идеальной центровки.
P0591-002-00010-CR	1,0 мм	2.0 – 4.0	2.5 – 4.0	-0.5 / -1.5	Стандарт для тонколистового металлопроката. Отличный прожиг без сильного разбрызгивания.
P0591-002-00012-CR	1,2 мм	3.0 – 5.0	1.5 – 3.0	-1.0 / -2.0	Золотая середина для скоростной резки металла до 5 мм на высокоскоростных столах.
P0591-002-00015-CR	1,5 мм	4.0 – 8.0	0.8 – 1.8	-2.0 / -3.5	Самый ходовой артикул. Универсален для средних толщин. Прощает микро-ошибки центровки.
P0591-002-00018-CR	1,8 мм	6.0 – 10.0	0.6 – 1.2	-3.0 / -4.5	Уверенный рез конструкционных сталей (Ст3, 09Г2С). Стабильное удаление расплава из глубокого паза.
P0591-002-00020-CR	2,0 мм	8.0 – 14.0	0.4 – 0.9	-4.0 / -6.0	Промышленный стандарт для толстолистового металла. Минимизирует конусность реза.
P0591-002-00025-CR	2,5 мм	12.0 – 20.0	0.3 – 0.7	-6.0 / -8.0	Тяжелые режимы. Требует низкого давления O2 для предотвращения перегрева и широкой зоны термического влияния (ЗТВ).
P0591-002-00030-CR	3,0 мм	16.0 – 25.0	0.2 – 0.5	-8.0 / -10.0	Раскрой слябов и плит. Максимальный объемный расход газа для выдувания вязкого шлака.
P0591-002-00035-CR	3,5 мм	20.0 – 30.0	0.15 – 0.4	-10.0 / -12.0	Специализированные задачи. Резка ведется на предельно низких скоростях.
P0591-002-00040-CR	4,0 мм	25.0 – 40.0	0.1 – 0.3	Глубокий минус	Экстремальные толщины. Используется редко, требует мощных источников (12кВт+).

⚠️ Важное предупреждение: Никогда не используйте двойные сопла P0591-002 для резки нержавеющей стали или алюминия с использованием азота (N2) высокого давления. Двойная камера создаст турбулентность, кромка окислится (пожелтеет или почернеет), а само сопло может быть разрушено из-за неправильного теплоотвода. Для N2 используйте одинарные сопла (серия P0591-673 или аналоги).

Совместимость с лазерными головками и станками

Формат D28 H15 M11 стал де-факто стандартом для современного высокоскоростного оборудования. Сопла серии P0591-002-CR гарантированно подходят для следующих оптических головок:

1. Оригинальное оборудование Precitec (Германия)

ProCutter 2.0 / ProCutter SC: Флагманские головки с автофокусом. Хромированные сопла критически важны здесь для защиты дорогих сенсоров.
LightCutter / MiniCutter: Компактные головки для станков средней мощности (1кВт - 6кВт).
AllLite: Бюджетные, но надежные головки для раскроя тонкого листа.
HP 1.5" (High Pressure): Головки для работы с высоким давлением газов.

2. Станки OEM-производителей (Интегрированные решения)

Данные сопла используются в парке оборудования ведущих мировых и азиатских брендов:

Bystronic (серии ByStar Fiber, BySmart Fiber)
Salvagnini (волоконные комплексы L3, L5)
LVD (серии Sirius, Orion)
Bodor (высокоскоростные серии с головами BodorGenius или ProCutter)
HSG (Han's Glory), Penta Laser, Durma, Finn-Power.

Пошаговая инструкция: Центровка луча (Настройка соосности)

Даже самое дорогое оригинальное сопло P0591-002-00015-CR будет уничтожено за 5 минут, если лазерный луч бьет не строго по центру отверстия, а задевает хромированную стенку. Медь мгновенно расплавится, отверстие деформируется, и рез станет бракованным.

Алгоритм правильной центровки (Метод «Скотча»):

Подготовка: Остановите станок, снимите керамическое кольцо и защитное стекло (если мешает обзору). Установите новое сопло нужного диаметра.
Мишень: Наклейте кусок матового прозрачного скотча (или используйте специальный акриловый тестер) на торец сопла, перекрывая отверстие.
Прожиг: Вручную (через панель управления или пульт) подайте одиночный импульс лазера минимальной мощности (без газа и движения).
Анализ: Снимите скотч и посмотрите на прожженную точку на просвет.
- Идеал: Точка находится строго в геометрическом центре отверстия, имеет ровные края и одинаковый цвет.
- Брак: Точка смещена к краю, имеет форму полумесяца или «запеклась» на стенке сопла.
Коррекция: Если точка смещена, используйте регулировочные винты на лазерной головке (оси X и Y), чтобы вернуть луч в центр. Повторяйте процедуру до идеального результата.

Совет эксперта: При переходе с диаметра 1.0 мм на 2.0 мм центровку нужно проводить заново, так как допуски на разных партиях сопел могут давать микро-отклонения.

Диагностика брака по состоянию сопла

Опытный технолог может определить проблему в станке, просто взглянув на отработанное сопло D28 M11.

Оплавление кончика (кратер): Луч не отцентрован и бьет в стенку. Либо фокусное расстояние настроено слишком низко (сопло «пашет» по металлу).
Забитый канал шлаком: Слишком высокое давление кислорода при перфорации. Брызги металла залетают внутрь двойной камеры. Решение: Использовать функцию «импульсного прожига» или снижать давление O2 в момент старта.
Потеря хромирования (шелушение): Использование некачественного газа с примесями влаги или масла. Вода в кислороде вступает в реакцию с хромом при высоких температурах. Решение: Проверить осушители и фильтры на газовой магистрали.
Трещина на резьбе M11: Слишком сильное затягивание сопла ключом без использования калибровочного инструмента или повреждение посадочного места на самой головке. Сопла D28 следует закручивать только рукой до упора, а затем слегка подтягивать специальным ключом.

Сопутствующие товары: Что еще нужно для идеального реза?

Сопло не работает в вакууме. Для обеспечения заявленного ресурса серии P0591-002-CR необходимо использовать корректную обвязку:

Керамические кольца (Керамика M11 D28): Служат диэлектриком для емкостного датчика высоты (Capacitive Sensor). Если керамика треснула или на ней есть токопроводящая пыль, станок будет «врезаться» в лист металла, ломая хромированные сопла.
Защитные стекла (Protective Windows): D28 M11 требует стекол соответствующего диаметра (обычно 30 мм или 36 мм в зависимости от кассеты). Загрязненное стекло меняет термальный профиль луча, что ведет к перегреву сопла.
Калибровочные ключи и торцевые головки: Использование пассатижей или разводных ключей категорически запрещено — они сминают мягкую медную основу под хромом, деформируя резьбу M11.

Часто задаваемые вопросы (FAQ)

1. В чем отличие оригинала Precitec P0591-002-CR от китайских аналогов? Оригинал имеет идеальную геометрию внутренней двойной камеры, что обеспечивает ламинарный поток кислорода без завихрений. Дешевые аналоги часто имеют шероховатости внутри канала, что вызывает турбулентность, окисление кромки и быстрый износ. Премиальные аналоги (например, от Raytools или HSG) могут приближаться к оригиналу, но ресурс хромирования у Precitec остается эталонным.

2. Можно ли точить или чистить хромированное сопло изнутри? Категорически нет. Любое механическое вмешательство (сверлами, проволокой) нарушит геометрию диафрагмы и сотрет слой хрома на срезе. Это приведет к мгновенному окислению меди и браку при резке. Сопла для лазерной резки — это одноразовый прецизионный инструмент. Если канал забит — сопло подлежит замене.

3. Почему при резке стали 10 мм соплом 2.0 мм кромка получается «рваной»? Скорее всего, упало давление кислорода в магистрали (ниже 0.6 бар) или сместился фокус. Двойное сопло 2.0 мм требует стабильного объемного потока. Также проверьте чистоту защитного стекла линзы.

4. Подойдет ли это сопло для резки алюминия воздухом? Нет. Для алюминия и воздуха используются одинарные (Single Layer) сопла того же стандарта D28 M11 (например, серия P0591-673). Двойное сопло не обеспечит нужного кинетического удара струи воздуха для выдувания вязкого алюминия.

5. Как правильно хранить запас сопел P0591-002-CR? В оригинальных блистерах или пластиковых кейсах, в сухом помещении. Несмотря на хром, торцы сопел (где видна медь) могут окисляться от влажности, что ухудшит контакт с резьбой головки.

Почему профессионалы выбирают наши расходные материалы?

Мы понимаем, что простой лазерного комплекса стоимостью в десятки миллионов рублей из-за некачественного сопла за 2000 рублей — это недопустимо.

Прямые поставки: Мы предлагаем как 100% оригинальные комплектующие Precitec (Германия), так и сертифицированные OEM-аналоги от ведущих заводов, прошедшие оптический контроль геометрии.
Складская программа: Весь размерный ряд от P0591-002-00008-CR до P0591-002-00040-CR всегда поддерживается в наличии на нашем складе.
Техническая поддержка: Наши инженеры-технологи бесплатно проконсультируют вас по подбору диаметра сопла, давлению газа и позиционированию фокуса под ваши специфические задачи (резка ржавого металла, высокопрочных сталей, труб).

📞 Свяжитесь с отделом продаж прямо сейчас, чтобы получить оптовый прайс-лист на серию P0591-002-CR и индивидуальные условия поставки для вашего производства!
