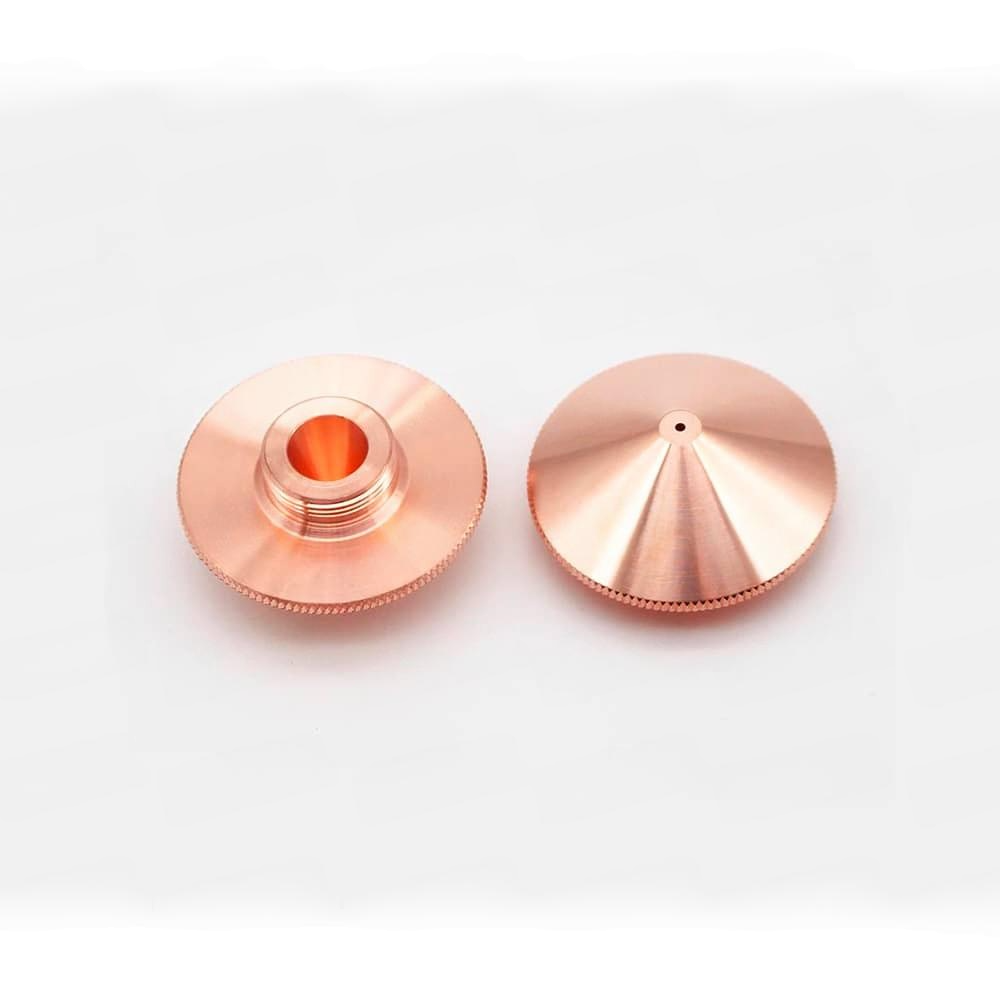

Одинарные сопла Precitec D28 H15 M11 (Серии P0591-673, P0591-571, P0591-572)

Name: Сопло конусное одинарное M11 1,0 мм
SKU: P0591-571-00010
Price: 225.0 RUR
Availability: InStock

В индустрии высокоточной лазерной обработки металлов достижение «светлого реза» (идеально чистой, неокисленной кромки) на нержавеющей стали, алюминии и цветных сплавах является маркером профессионализма предприятия. Ключевым элементом, обеспечивающим этот результат, выступает одинарное (однослойное) сопло стандарта D28 H15 M11.

Данная страница представляет собой исчерпывающий технический справочник и каталог одинарных сопел немецкой компании Precitec (и их премиальных аналогов). Мы подробно разберем физику безокислительной резки, расшифруем нюансы маркировок (P0591-673, P0591-571, P0591-572) и предоставим точные матрицы подбора диаметров под любые производственные задачи.

Анатомия одинарного сопла: В чем суть технологии?

В отличие от двойных сопел, которые используются для экзотермической резки черной стали кислородом, одинарные сопла (Single Layer Nozzles) имеют один прямой или слегка конусный сквозной канал.

Их главная задача — сформировать сверхзвуковой ламинарный поток инертного или нейтрального газа (азота N2 или сжатого воздуха), который под высоким давлением (от 10 до 40 бар) мгновенно выдувает расплавленный металл из зоны реза, не допуская его химической реакции с кислородом из атмосферы.

Почему именно D28 H15 M11?

D28 (28 мм): Уменьшенный внешний диаметр снижает аэродинамическое сопротивление и вес оптической головки. Это критически важно для современных станков с линейными двигателями, где ускорения достигают 3G–4G. Меньшая масса = выше скорость холостых ходов и точнее прохождение острых углов без «волн».
H15 (15 мм): Оптимизированная высота конуса, обеспечивающая идеальный баланс между защитой оптики от обратных брызг и близостью к зоне плавления для сохранения кинетической энергии газовой струи.
M11 (11 мм): Метрическая резьба, ставшая индустриальным стандартом для компактных высокоскоростных голов Precitec.

Расшифровка маркировок: P0591-673 vs P0591-571/572

В каталогах Precitec и спецификациях OEM-производителей можно встретить разные префиксы для одинарных сопел одного диаметра. Это часто вызывает путаницу у снабженцев. Давайте разберем, что они означают:

1. Серия P0591-673 (Классический конус HP 1.5")

Это самый распространенный стандарт одинарных конусных сопел Precitec для головок высокого давления (High Pressure).

Геометрия: Плавный конус, оптимизированный для формирования плотного ядра газового потока.
Применение: Универсальная резка нержавейки и алюминия азотом на головках ProCutter 2.0, HP 1.5".
Пример: P0591-673-00008 (Ø 0,8 мм).

2. Серии P0591-571 и P0591-572 (Специализированные профили)

Эти артикулы также относятся к семейству одинарных сопел D28 M11, но могут иметь нюансы во внутреннем профиле (например, угол конусности, длину цилиндрической части на срезе или специфическую форму рассекателя).

P0591-571: Часто применяется для специфических задач тонкой резки или в более ранних версиях головок (например, LightCutter). Обеспечивает очень жесткую фокусировку газовой струи.
P0591-572: Может иметь слегка измененный угол конуса для лучшего обзора зоны реза системой технического зрения (камерой) или для работы с экстремально высокими давлениями воздуха (до 40 бар от винтовых компрессоров).
Взаимозаменяемость: В 90% случаев на производстве сопла 571, 572 и 673 одного диаметра (например, 1.2 мм) являются взаимозаменяемыми и дают сопоставимый результат реза. Однако для достижения эталонного качества на толстых материалах (от 10 мм) рекомендуется использовать именно тот профиль, который был заложен в технокарту производителем станка.

Матрица подбора: Каталог диаметров и режимы резки

Ниже представлена подробная таблица применения одинарных сопел Precitec D28 M11. Внимание: Данные сопла используются ТОЛЬКО с Азотом (N2) или Сжатым Воздухом. Использование кислорода приведет к браку (окислению) и повреждению сопла.

Артикул Precitec	Диаметр (Ø)	Материал и толщина	Давление газа (бар)	Позиция фокуса	Описание и особенности применения
P0591-673-00008 (или 571-00008)	0,8 мм	Нержавейка: 0.5 – 1.5 мм Алюминий: до 1.0 мм	N2: 10 – 14 Воздух: 12 – 16	-0.5 / -1.0	Микроперфорация и фольга. Обеспечивает высочайшую точность на мелких отверстиях и острых углах. Требует идеальной центровки луча, иначе стенка сопла будет мгновенно оплавлена.
P0591-571-00010 (или 673-00010)	1,0 мм	Нержавейка: 1.5 – 3.0 мм Алюминий: 1.0 – 2.0 мм Латунь: до 1.5 мм	N2: 12 – 16 Воздух: 14 – 18	-1.0 / -2.0	Стандарт для тонкого листа. Отличный баланс между скоростью и качеством кромки. Широко используется в производстве корпусов электроники и пищевой промышленности.
P0591-572-00012 (или 673-00012)	1,2 мм	Нержавейка: 3.0 – 5.0 мм Алюминий: 2.0 – 4.0 мм	N2: 14 – 18 Воздух: 16 – 22	-1.5 / -3.0	Золотая середина. Самый популярный размер для скоростной резки средних толщин. Прощает микро-ошибки позиционирования, обеспечивает стабильный выдув расплава.
P0591-572-00014 (или 673-00014)	1,4 мм	Нержавейка: 4.0 – 6.0 мм Алюминий: 3.0 – 5.0 мм	N2: 16 – 20 Воздух: 18 – 25	-2.5 / -4.0	Уверенный рез конструкционных сплавов. Позволяет работать на высоких скоростях без образования грата (окалины) на нижней кромке.
P0591-673-00015	1,5 мм	Нержавейка: 5.0 – 8.0 мм Алюминий: 4.0 – 6.0 мм	N2: 18 – 22 Воздух: 20 – 28	-3.0 / -5.0	Переходный размер к средним толщинам. Требует мощного источника лазера (от 3 кВт) для поддержания скорости.
P0591-673-00020	2,0 мм	Нержавейка: 8.0 – 12.0 мм Алюминий: 6.0 – 10.0 мм	N2: 20 – 25 Воздух: 25 – 35	-5.0 / -8.0	Толстолистовая нержавейка. Критически важно наличие винтового компрессора или азотной станции, способной выдать стабильный объем газа под высоким давлением.
P0591-673-00025	2,5 мм	Нержавейка: 12.0 – 15.0 мм Алюминий: 10.0 – 12.0 мм	N2: 22 – 28 Воздух: 30 – 40	-8.0 / -12.0	Тяжелые режимы резки. Фокус опускается глубоко внутрь материала для обеспечения кинетического удара струи на дне реза.
P0591-673-00030	3,0 мм	Нержавейка: 15.0 – 20.0 мм	N2: 25 – 30	-12.0 / -15.0	Специализированные задачи. Резка ведется на низких скоростях, требуется прецизионная настройка таблицы фокусов.
P0591-673-00040	4,0 мм	Нержавейка: 20.0 – 25.0 мм	N2: 25 – 35	Глубокий минус	Максимальный пролив газа для экстремальных толщин.

Физика «Светлого реза»: Почему давление решает всё?

Главная боль операторов при работе с одинарными соплами D28 M11 — появление желтой или черной окисной пленки на кромке нержавеющей стали, а также налипание алюминиевого грата, который невозможно удалить механически.

Причина кроется в аэродинамике. При резке кислородом (в двойных соплах) металл горит, выделяя дополнительную энергию. При резке азотом металл только плавится от лазера. Азот здесь выступает не как реагент, а как инструмент механического выдува.

Ламинарность потока: Внутренний профиль сопел Precitec (серий 673, 571, 572) спроектирован так, чтобы газ не завихрялся. Турбулентность затягивает атмосферный кислород в зону реза, что мгновенно окисляет хром и никель в составе нержавейки.
Сверхзвуковое ядро: Для выдува вязкого алюминия или толстой нержавейки струя газа должна сохранять сверхзвуковую скорость до самого дна пропила. Узкие сопла (1.0 – 1.5 мм) формируют жесткое ядро, но требуют давления 20+ бар. Широкие сопла (3.0 – 4.0 мм) дают большой объем, но ядро струи быстро распадается, поэтому их используют только для очень толстых металлов, где скорость реза низкая.
Воздух vs Азот: Использование сжатого воздуха (через осушители и маслоотделители) экономически выгоднее, но воздух содержит 21% кислорода. Поэтому при резке воздухом кромка нержавейки может иметь легкий соломенный оттенок, а на алюминии рез проходит быстрее за счет экзотермической реакции с кислородом воздуха. Для эталонного "белого" реза медицинский или пищевой азот (99.999%) через одинарное сопло незаменим.

Совместимость с парком оборудования

Одинарные сопла стандарта D28 H15 M11 (артикулы P0591-673, P0591-571, P0591-572) являются неотъемлемой частью экосистемы Precitec и устанавливаются на следующие оптические головки:

Precitec ProCutter 2.0 / ProCutter SC: Флагманские головки с автофокусом. Требуют идеальной чистоты газа, так как загрязнение внутренней полости сопла может привести к обратному удару и повреждению дорогостоящей линзы.
Precitec LightCutter: Компактная головка, где уменьшенный диаметр D28 играет ключевую роль в динамике.
Precitec AllLite: Бюджетные решения для тонкого листа.
Precitec HP 1.5" (High Pressure): Специализированные головки, рассчитанные на давление газа до 30-40 бар.
OEM-станки: Bystronic, Salvagnini, Bodor (серии с головами Precitec), HSG, Penta Laser, Durma.

Пошаговая инструкция: Центровка луча для одинарных сопел

Одинарные сопла, особенно малых диаметров (0,8 мм и 1,0 мм), крайне чувствительны к соосности лазерного луча. Если луч бьет не строго по центру, а задевает медную стенку, происходит следующее:

Медь мгновенно плавится (температура в фокусе превышает 1500°C).
Отверстие деформируется, превращаясь в овал.
Газовый поток теряет ламинарность, появляется турбулентность.
Кромка металла окисляется, появляется грат.
Сопло выходит из строя за 10-15 минут работы.

Алгоритм правильной центровки (Метод «Скотча»):

Подготовка: Установите новое одинарное сопло (например, P0591-571-00010). Снимите керамическое кольцо, чтобы оно не мешало обзору.
Мишень: Наклейте кусок матового прозрачного скотча (или используйте специальный акриловый тестер-мишень) на торец сопла, полностью перекрывая отверстие.
Импульс: Вручную (через панель ЧПУ) подайте одиночный импульс лазера минимальной мощности (100-200 Вт, длительность 10-50 мс) БЕЗ подачи газа и движения портала.
Анализ: Снимите скотч и посмотрите на прожженную точку на просвет.
- Идеал: Точка находится строго в геометрическом центре отверстия, имеет ровные края и одинаковый цвет.
- Брак: Точка смещена к краю, имеет форму полумесяца или «запеклась» на стенке сопла (видно наплывы меди).
Коррекция: Если точка смещена, используйте регулировочные винты на лазерной головке (оси X и Y), чтобы вернуть луч в центр. Повторяйте процедуру до идеального результата.

Совет эксперта: При переходе с диаметра 1.0 мм на 2.0 мм центровку нужно проводить заново, так как допуски на разных партиях сопел и тепловое расширение головки могут давать микро-отклонения.

Сравнительная таблица: Одинарные (Single) vs Двойные (Double)

Чтобы избежать фатальных ошибок на производстве, каждый оператор должен назубок знать эту таблицу.

Характеристика	Одинарные сопла (P0591-673 / 571 / 572)	Двойные сопла (P0591-002)
Конструкция	Один сквозной канал (прямой или конусный).	Два контура (внутренний и внешняя рубашка).
Основной газ	Азот (N2), Сжатый Воздух.	Кислород (O2).
Давление газа	Высокое / Сверхвысокое (10 – 40 бар).	Низкое (0.2 – 6.0 бар).
Материалы	Нержавейка, Алюминий, Медь, Латунь, Оцинковка.	Углеродистая (черная) сталь.
Тип реза	Плавление + механический выдув.	Экзотермическая реакция (горение).
Качество кромки	Светлая, чистая, без окислов (для N2).	Гладкая, но с оксидной пленкой.
Риск брака	Окисление (желтизна), налипание алюминия.	Окалина (грат), широкая ЗТВ, "елочка".
Стоимость владения	Выше (требуются компрессоры/азот).	Ниже (кислород дешев).

Диагностика проблем по внешнему виду сопла

Опытный технолог может определить проблему в станке, просто взглянув на отработанное одинарное сопло D28 M11.

Оплавление кончика (кратер на срезе):
- Причина: Луч не отцентрован и бьет в стенку. Либо фокусное расстояние настроено слишком низко (сопло «пашет» по металлу или работает в облаке плазмы).
- Решение: Провести центровку, проверить работу емкостного датчика высоты (плавающего кольца).
Забитый канал брызгами (внутри и снаружи):
- Причина: Слишком высокое давление газа при перфорации (прожиге). Брызги вязкого алюминия или нержавейки залетают внутрь канала и привариваются к меди.
- Решение: В настройках ЧПУ снизить давление газа в момент перфорации (Pierce) или использовать функцию «импульсного прожига» с обдувом боковой струей.
Потемнение меди (окисление):
- Причина: Использование некачественного газа с примесями влаги или масла. Вода и масло при высоких температурах разрушают медь.
- Решение: Проверить осушители, маслоотделители и фильтры на газовой магистрали. Для воздуха обязательно использовать рефрижераторные или адсорбционные осушители.
Трещина или смятие резьбы M11:
- Причина: Слишком сильное затягивание сопла пассатижами или разводным ключом. Медь — мягкий металл.
- Решение: Сопла D28 следует закручивать только рукой до упора, а затем слегка (на 10-15 градусов) подтягивать специальным калибровочным ключом или торцевой головкой с резиновой прослойкой.

Сопутствующие товары: Что еще нужно для идеального реза?

Сопло не работает в вакууме. Для обеспечения заявленного ресурса и качества реза необходимо использовать корректную обвязку:

Керамические кольца (Керамика M11 D28): Служат диэлектриком для емкостного датчика высоты (Capacitive Sensor). Если керамика треснула, сколота или на ней токопроводящая металлическая пыль, станок будет получать ложные сигналы высоты и «врезаться» в лист металла, ломая сопла и защитные стекла.
Защитные стекла (Protective Windows): D28 M11 требует стекол соответствующего диаметра (обычно 30 мм или 36 мм в зависимости от кассеты). Загрязненное или оплавленное стекло меняет термальный профиль луча (рассеивает его), что ведет к потее мощности, перегреву сопла и браку реза.
Калибровочные ключи: Использование подручных инструментов категорически запрещено. Специальный ключ гарантирует, что вы не деформируете корпус и не повредите резьбу M11 на самой лазерной головке (ее замена стоит тысячи долларов).
Соплодержатели (Nozzle Holders): В некоторых версиях головок Precitec (например, HP) само сопло вкручивается не напрямую в голову, а в промежуточный держатель, который уже имеет резьбу M11. Важно следить за чистотой его внутренних каналов.

Часто задаваемые вопросы (FAQ)

1. В чем разница между артикулами P0591-673 и P0591-571/572? Можно ли их менять? Оба артикула обозначают одинарные сопла для безокислительной резки. Серия 673 — это современный стандарт конусных сопел для головок HP 1.5". Серии 571 и 572 могут иметь (незначительно) измененный угол конуса или длину цилиндрической части, что связано с эволюцией головок (например, ранние версии LightCutter или специфические OEM-задачи). В 95% случаев они полностью взаимозаменяемы и дают идентичный результат. Однако, если ваш станок вышел с завода с артикулом 571, и вы настроили идеальные таблицы резки, рекомендуется придерживаться его для стабильности.

2. Почему при резке нержавейки 3 мм азотом кромка желтеет? Желтизна или коричневый цвет кромки — это признак окисления (попадания кислорода из воздуха в зону реза). Причины:

Низкое давление азота: Струя не успевает изолировать расплав от атмосферы.
Слишком высокая скорость: Газ не успевает выдуть расплав, он застывает на кромке и окисляется.
Турбулентность: Повреждено сопло, грязный канал или неправильно подобран диаметр (слишком широкий для данной толщины).
Грязный газ: Примеси кислорода или влаги в самом азоте (проверьте чистоту поставщика).

3. Можно ли точить или чистить одинарное сопло изнутри сверлом или проволокой? Категорически нет. Любое механическое вмешательство нарушит прецизионную геометрию диафрагмы и оставит микро-царапины. В этих царапинах будет завихряться газ, создавая турбулентность, а брызги металла будут привариваться к ним еще сильнее. Сопла для лазерной резки — это одноразовый прецизионный инструмент. Если канал забит или деформирован — сопло подлежит утилизации и замене.

4. Подойдет ли это сопло для резки алюминия воздухом от обычного поршневого компрессора? Физически — да, рез пройдет. Но качество будет ужасным, а ресурс сопла и оптики упадет до нуля. Поршневые компрессоры дают пульсации давления и, главное, масляный туман и влагу. Масло, попадая на раскаленный алюминий и медное сопло, образует нагар, который моментально выводит из строя защитные стекла и линзы. Для резки воздухом через одинарные сопла D28 M11 обязательно требуется винтовой компрессор с рефрижераторным осушителем и системой маслоотделения (фильтры до 0.01 микрон).

5. Как правильно хранить запас одинарных сопел? В оригинальных блистерах или пластиковых кейсах, в сухом помещении. Торцы сопел (где видна голая медь) могут окисляться от влажности, что ухудшит контакт с резьбой головки и может привести к микродугам или перегреву в месте контакта.

6. Почему при резке толстого алюминия (10 мм) сопло быстро забивается брызгами? Алюминий при плавлении обладает высокой вязкостью и поверхностным натяжением. При перфорации (пробивании отверстия) фонтан брызг летит строго вверх, в канал сопла. Решение: Используйте в ЧПУ функцию "Fly Pierce" (наклонная перфорация) или "Pulse Pierce" (импульсная перфорация с низким пиковым мощностью). Это позволяет прожечь лист без мощного фонтана расплава. Также увеличьте давление воздуха/азота в момент самого прожига.
