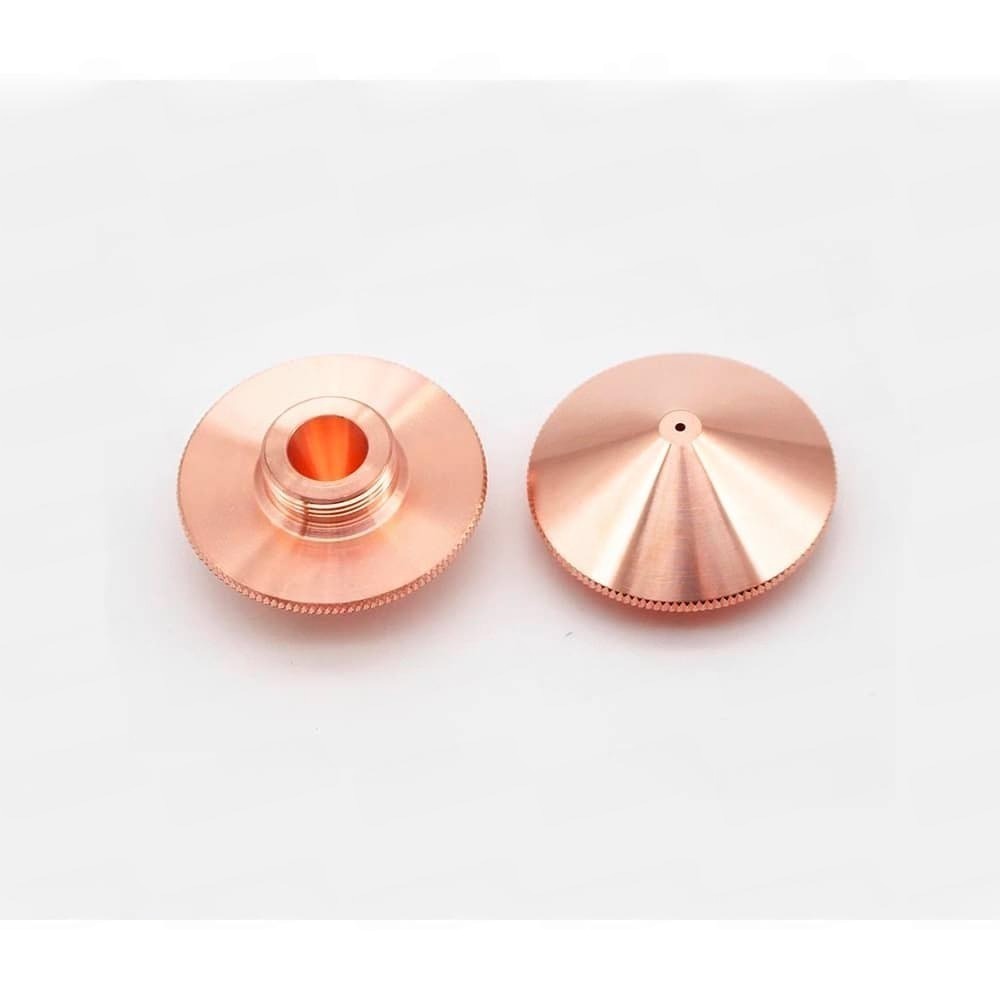

Одинарные сопла для лазерной резки D32 H15 M14
Одинарные (однослойные) сопла типоразмера D32 H15 M14 — это базовые и незаменимые расходные элементы для волоконных лазерных станков. В отличие от двойных сопел, одинарные имеют прямую конструкцию без внутренней перегородки, что обеспечивает максимальную пропускную способность и высокую скорость потока ассистирующего газа.
Данная линейка предназначена преимущественно для безокислительной резки (светлый рез) цветных металлов и нержавеющих сталей с использованием азота (N2) или сжатого воздуха.
🏆 Особенности и преимущества
- Идеальная кромка без окисления: Прямой канал сопла формирует плотный ламинарный поток газа, который мгновенно выдувает расплав из зоны реза. Это предотвращает образование оксидной пленки (потемнения) на кромке нержавеющей стали и алюминия.
- Высокая теплопроводность: Изготовлены из прецизионного медного сплава (часто с дополнительным покрытием для защиты от брызг), что обеспечивает эффективный отвод тепла от лазерной головки.
- Универсальность: Подходят для широкого спектра задач — от тонколистовой ювелирной резки до раскроя толстого алюминия и латуни.
- 100% Совместимость: Являются полными аналогами оригинальных комплектующих. Подходят для оптических головок Raytools (BM110, BT240, BM109), Precitec, WSX, BODOR и других систем с резьбой М14.
📏 Каталог диаметров и артикулы (Линейка 120GJT05xx)
Артикулы с маркировкой «05» обозначают одинарное исполнение. Последние две цифры — это диаметр выходного отверстия (калибр) в миллиметрах.
|
Артикул
|
Диаметр (Ø)
|
Рекомендуемое применение (Азот / Воздух)
|
|---|---|---|
|
120GJT0508
|
0,8 мм
|
Сверхтонкие металлы, микроотверстия, высокая точность.
|
|
120GJT0510
|
1,0 мм
|
Тонколистовая нержавейка и алюминий (до 2-3 мм).
|
|
120GJT0512
|
1,2 мм
|
Оптимальный баланс скорости и качества для 3-4 мм.
|
|
120GJT0515
|
1,5 мм
|
Универсальный размер для средних толщин (4-6 мм).
|
|
120GJT0520
|
2,0 мм
|
Стандарт для уверенного реза 6-10 мм.
|
|
120GJT0525
|
2,5 мм
|
Раскрой алюминиевых и медных листов 10-12 мм.
|
|
120GJT0530
|
3,0 мм
|
Толстолистовой металл, требует высокого давления N2.
|
|
120GJT0535
|
3,5 мм
|
Для тяжелых режимов резки цветных металлов.
|
|
120GJT0540
|
4,0 мм
|
Максимальный пролив газа для плит большой толщины.
|
⚖️ Главное отличие: Одинарные vs Двойные сопла
- Одинарные (120GJT05xx): Используются с Азотом (N2) или Воздухом. Применяются для нержавеющей стали, алюминия, латуни, меди, оцинковки. Дают светлую, чистую кромку без окалины.
- Двойные (120GJT06xx): Используются с Кислородом (O2). Применяются для углеродистой (черной) стали. Двухслойная камера стабилизирует реакцию горения металла.
💡 Рекомендации по эксплуатации
- Давление газа: При резке азотом через одинарные сопла требуется высокое давление в магистрали (от 10 до 25 бар в зависимости от толщины). Убедитесь в герметичности всех соединений.
- Защита оптики: Всегда используйте исправное керамическое кольцо и защитное стекло. При пробое металла (особенно алюминия) брызги могут лететь строго вверх, в канал сопла.
- Центровка: После установки нового одинарного сопла (особенно малых диаметров 0.8–1.2 мм) обязательно выполните процедуру центровки луча (центрирование), иначе луч будет бить в стенку сопла, что приведет к его мгновенному оплавлению.
🛒 Нужна помощь с подбором? Свяжитесь с нашими инженерами для консультации по режимам резки и подбору оптимального диаметра сопла под ваши задачи!
Характеристики уточняйте у менеджера.
