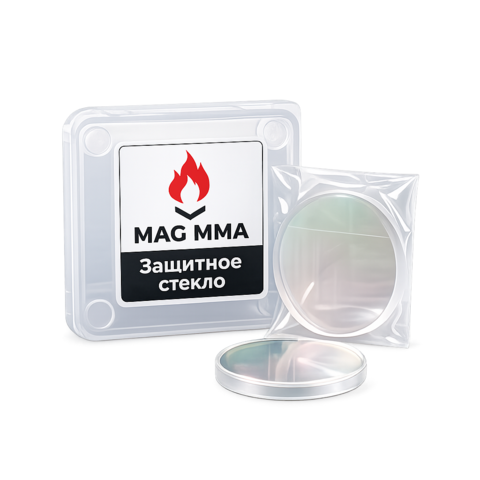

Защитное стекло для лазера 20×1,5 мм (1064 нм) для оптоволоконной и YAG-сварки

Что это и зачем нужно:
Защитное стекло (линза) 20×1,5 мм — это барьерный оптический элемент первой линии. Оно устанавливается на выходе лазерного луча, непосредственно перед соплом аппарата. Его главная цель — работать физическим щитом, принимая на себя брызги раскаленного металла, искры, радиоактивную копоть и пары флюса. Своевременная замена этого копеечного расходника спасает от выгорания дорогую фокусирующую линзу или объектив лазерного микроскопа.

Материалы и оптические свойства (на примере WFS20-1.5-AR):
На рынке можно встретить оптический артикул WFS20-1.5-AR, который полностью раскрывает физику этого стекла:

• Материал (WFS - Window Fused Silica): Для ручных волоконных сварок мощностью от 1000 Вт стекло вырезается из высококачественного плавленого кварца (JGS1). Обычное минеральное стекло лопнет за секунду. (Важно: для ювелирных YAG-лазеров до 300 Вт допускается применение более дешевых стекол из материала K9).

• Покрытие (AR-coating): На обе стороны кварца в вакуумной камере наносится двустороннее просветляющее антибликовое покрытие, оптимизированное под длину волны 1064 нм.

• Пропускание (Transmittance): Стекло пропускает более 99.5% лазерного излучения, луч не рассеивается, а стекло не перегревается от поглощения собственной энергии.

Взаимозаменяемость и технические нюансы установки:
Стекло 20×1,5 мм с заводскими кодами CDSBOM00023703XU или 1728.400.501 абсолютно идентично по своим размерам дистрибьюторским аналогам (например, C-PW-20-1.5). Главное правило при установке: не пытайтесь заменить его на стекло 20×2 мм. Разница в толщине 0,5 мм не позволит герметично закрутить прижимное кольцо картриджа. Из-за этого нарушится ламинарный поток защитного газа (аргона/азота), а оптику внутри пистолета затянет едким дымом.

Меняйте стекло в чистом помещении при первых признаках помутнения или вплавления шлака!
