Бренд головки |
Официальный артикул |
Модель головки |
Роль в системе |
| RayTools | 211LCG0105, 211LCG0129, CGLW200300, PW02FS20X3 |
BW101-GS (3kW) | Защитное стекло (Cover glass) — защита оптики от загрязнений и брызг |
Что это и зачем нужно:

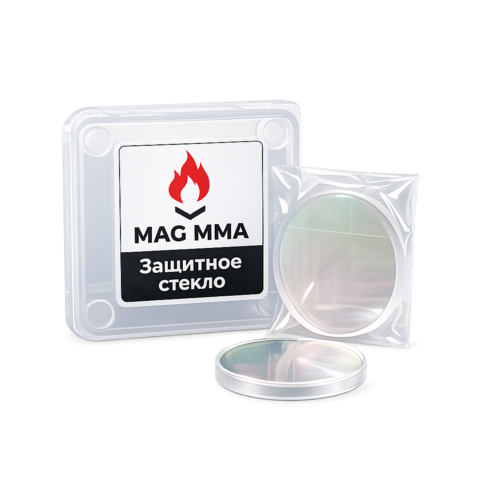

Защитное стекло D20×3 мм — это оптический расходник «тяжелого класса» для современных пистолетов ручной лазерной сварки (мощностью 2000–3000 Вт). Из-за значительного роста мощностей ручных аппаратов, инженеры таких брендов, как Raytools и OSPRI, перешли с тонких стекол на утолщенные 3-миллиметровые линзы. Главная задача этого окна — работать непробиваемым физическим щитом. Оно устанавливается перед соплом и принимает на себя весь удар: брызги раскаленного металла, искры и едкую копоть из сварочной ванны, спасая дорогостоящую внутреннюю оптику.
Материал и преимущества (почему именно 3 мм):
-
Основа (Fused Silica): Выполнено из высокоочищенного плавленого кварца марки JGS1.
-
Термическая масса: Увеличенная до 3 мм толщина позволяет стеклу эффективно рассеивать тепловую энергию. При сварке на мощности 3 кВт (особенно металлов с высокой отражающей способностью, таких как алюминий), 2-миллиметровые стекла быстро перегреваются и могут лопнуть внутри картриджа. Стекло 3 мм исключает риск такого термического «взрыва».
-
Просветление (AR-coating): Двустороннее антибликовое покрытие для длины волны 1064 нм обеспечивает пропускание луча >99.5%.
Взаимозаменяемость и установка:
Данное стекло является заводским стандартом для головок Raytools, OSPRI, Au3tech и обновленных версий RelFar.
Важный технический нюанс: Категорически запрещено устанавливать стекло толщиной 3 мм в пистолеты, рассчитанные на стандарт 20×2 мм или 20×1.5 мм. Лишняя толщина не позволит вам закрутить прижимное кольцо картриджа, что приведет к стравливанию защитного газа (аргона) и засасыванию копоти внутрь системы. Используйте строго тот номинал, который указан в паспорте вашей лазерной головки.
