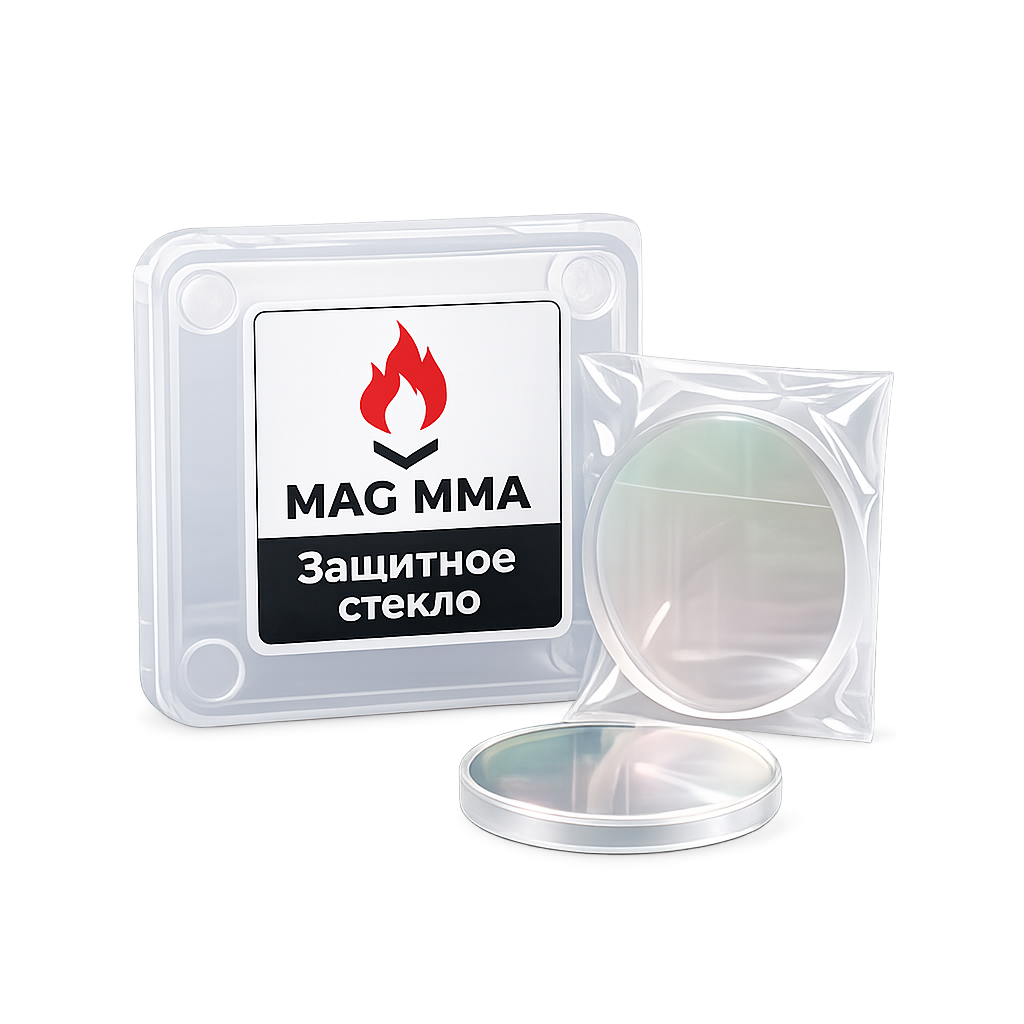

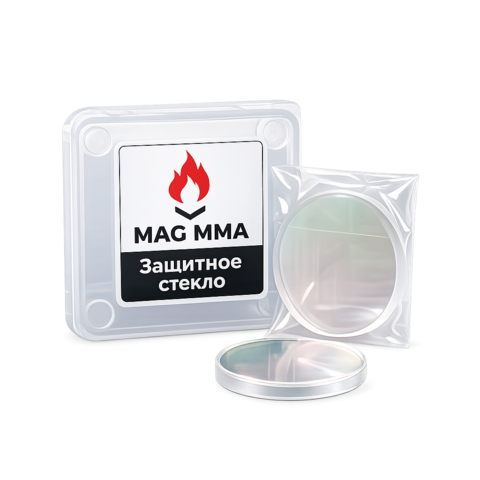

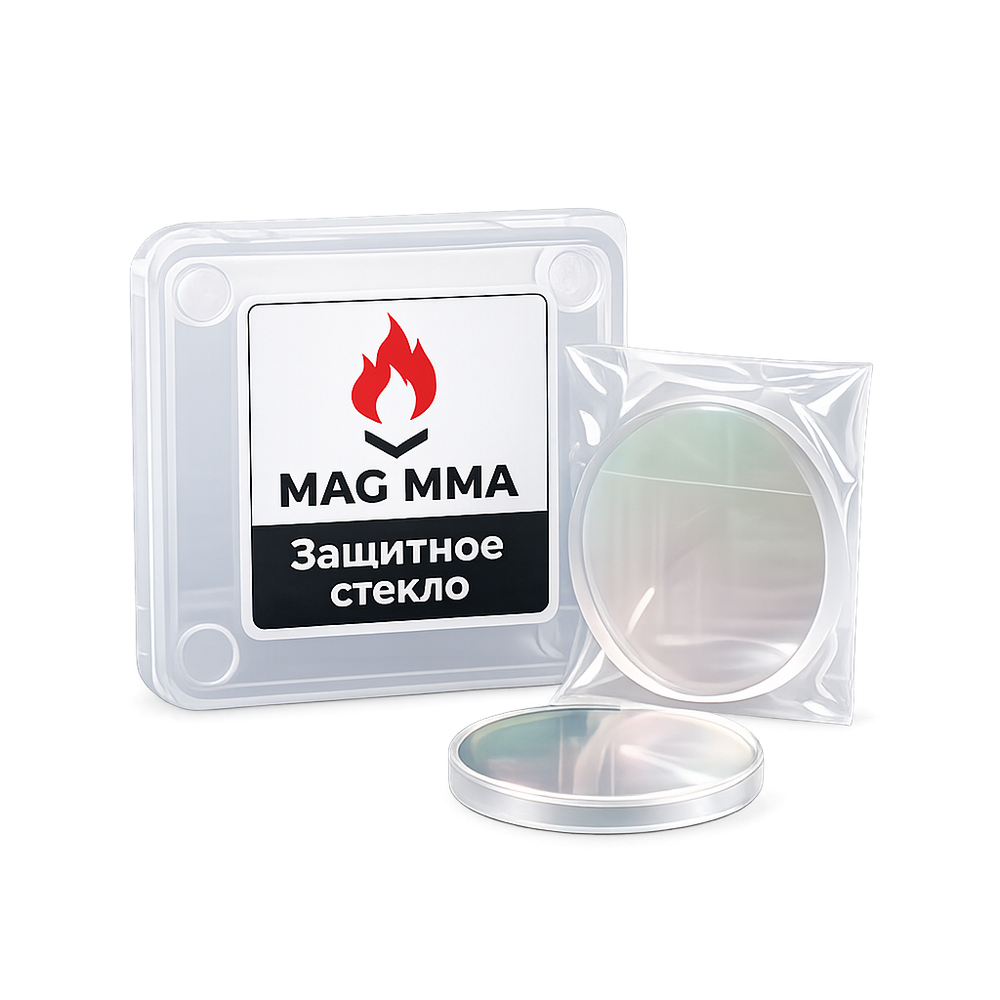

Защитное стекло D25.4×4 мм — это оптическое защитное окно для высокомощных волоконных лазерных головок, применяемое в системах лазерной резки. Используется в оборудовании BOCI и WSX, где предусмотрена посадка под данный формат.

Стекло устанавливается на стороне коллимации (upper protective lens) и выполняет функцию первичной защиты оптической системы. Оно принимает на себя воздействие брызг расплава, продуктов резки и загрязнений, предотвращая повреждение коллиматорной и фокусирующей оптики.

Формат Ø25.4×4 мм применяется в головках, рассчитанных на работу с высокими мощностями, и обеспечивает повышенную устойчивость к тепловой нагрузке по сравнению с более тонкими защитными окнами.

Исполнения по мощности

Стекло выпускается в нескольких вариантах под разные уровни нагрузки:

• до 8 кВт — базовое исполнение
• до 15 кВт — усиленное покрытие
• до 20 кВт — повышенная термостойкость
• до 30 кВт — высокомощное исполнение для интенсивных режимов

При этом геометрия стекла остаётся неизменной, а различия касаются оптического покрытия и устойчивости к нагрузке.

Область применения

Используется в лазерных головках:

• BOCI серии BLT (BLT310, BLT420, BLT421, BLT641, BLT831)
• WSX серии MN15 и MINI

Подходит для промышленных установок лазерной резки с волоконными источниками.

Технические характеристики

• Размер: Ø25.4 × 4 мм
• Тип: защитное стекло (protective window)
• Позиция: collimation side (верхнее стекло)
• Рабочая длина волны: 1064 нм (fiber laser)
• Применение: лазерная резка

Особенности эксплуатации

Стекло является расходным элементом и подлежит регулярной замене. Работа с загрязнённым или повреждённым стеклом приводит к перегреву и может вызвать выход из строя основной оптики.

При подборе важно учитывать не только размер, но и исполнение по мощности. Использование стекла с недостаточным ресурсом в высокомощной системе приводит к быстрому разрушению защитного окна и риску повреждения оптического тракта.

Итог

Стекло D25.4×4 мм — это стандартный защитный элемент для высокомощных лазерных головок BOCI и WSX, выпускаемый в нескольких версиях под разные уровни мощности.

Правильный подбор исполнения — это не формальность, а прямая зависимость между стабильностью резки, ресурсом оптики и затратами на обслуживание.
